在现代电力系统中，配电设备扮演着电能分配、控制与保护的关键角色。其中，将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，已成为工业与民用建筑、基础设施及新能源领域的主流解决方案。本文重点聚焦其中的低压配电设备，解析其在成套装置中的作用、构成及应用价值。

一、成套配电装置的整体架构

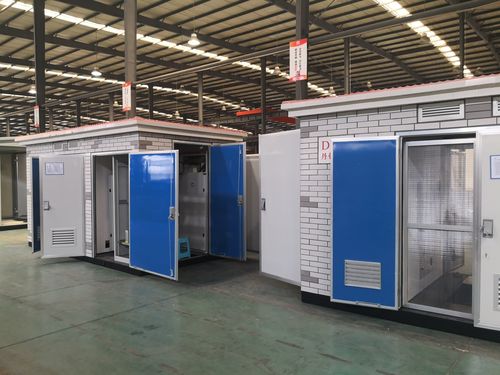

紧凑型成套配电装置（常称为预装式变电站或箱式变电站）通过将高压开关设备、配电变压器、低压配电设备集成于一个封闭或半封闭的壳体中，实现了从高压进线到低压出线的完整电能转换与分配功能。这种集成设计大幅减少了占地面积，缩短了安装周期，并提升了系统可靠性与安全性。

在整体架构中：

• 高压电器设备：负责接收电网高压电能，进行控制、保护和计量。
• 变压器：将高压电能降至用户所需的低压等级（如400V/230V）。
• 低压配电设备：作为末端分配核心，将变压器输出的低压电能分配给各用电负载，并提供保护、监测和计量功能。

二、低压配电设备的定义与组成

低压配电设备是指用于交流电压不超过1000V或直流电压不超过1500V的电路中的开关、保护、测量、控制及调节等电器组合。在紧凑型成套装置中，常见的低压配电设备包括：

1. 低压断路器（框架/塑壳/微型） ：用于过载、短路保护及电路通断控制。
2. 低压隔离开关与熔断器：提供明显的隔离断点和短路后备保护。
3. 接触器与热继电器：实现电动机等负载的频繁启停及过载保护。
4. 计量与监测仪表：如电流表、电压表、多功能电表，用于电能计量与参数监测。
5. 母线系统与配电柜体：作为电能汇聚与分配的载体，确保绝缘与散热。
6. 无功补偿装置（可选） ：如电容器组，用于提高功率因数，降低线路损耗。

这些设备通常安装在标准化低压配电柜（如GGD、GCS、MNS等）中，通过母线或电缆连接，形成完整的低压配电系统。

三、低压配电设备在紧凑型装置中的关键作用

1. 电能分配：将从变压器低压侧获得的电能，按照不同回路和容量需求，分配给动力、照明、空调等各类负荷。
2. 故障保护：通过断路器、熔断器等实现短路、过载、接地故障的快速切除，防止事故扩大，保障人身与设备安全。
3. 运行控制：支持手动或自动切换、远程控制、联锁等功能，满足智能化运维需求。
4. 电能计量与监测：实时采集电压、电流、功率、电能等数据，为能耗管理和预防性维护提供依据。
5. 无功补偿与电能质量治理：集成电容器、滤波装置等，改善功率因数，抑制谐波，提升电能质量。

四、紧凑型设计对低压配电设备的要求

由于整体装置空间有限，低压配电设备需满足以下特殊要求：

• 小型化与高集成度：采用紧凑型元件、密集排列，减少柜体体积。
• 高短路耐受能力：变压器低压侧短路电流较大，要求设备具备足够的动热稳定性。
• 高热稳定性与散热优化：密闭壳体内部温升较高，需通过合理的通风、散热设计及降容措施保证设备寿命。
• 电磁兼容性：高低压设备邻近布置，需防止电磁干扰影响测量与控制。
• 标准化与模块化：便于快速安装、更换和扩展，缩短现场调试时间。

五、典型应用场景

低压配电设备在紧凑型成套装置中广泛应用于：

• 城市配电网：小区、学校、医院、商业综合体的箱式变电站。
• 工业领域：工厂车间、矿山、石油平台的预装式配电房。
• 新能源：光伏电站、风电场的升压与配电单元。
• 临时用电：施工现场、抢险救灾的移动式配电装置。

六、结论与展望

低压配电设备作为紧凑型成套配电装置中直接面向用户的电能分配环节，其性能与可靠性直接决定了供电系统的整体质量。随着智能电网和数字孪生技术的发展，未来低压配电设备将更加智能化、模块化，集成通信、边缘计算与状态感知能力，实现预测性维护与能效优化。紧凑型、环保型（如采用干燥空气或固体绝缘）的设计趋势，将进一步推动成套配电装置向小型化、低碳化方向演进。
