在电力系统中，从高压输电到最终用户用电，需要经过多级变电和配电环节。环网柜、箱式变电站和低压配电设备是配电网中最为常见的三种设备，它们各司其职，共同保障电能的安全、可靠传输与分配。本文将分别介绍这三类设备的基础知识，帮助读者建立配电系统的基本认知。

一、环网柜

环网柜（Ring Main Unit，RMU）是用于中压配电网（通常为10kV或20kV）的成套开关设备，主要特点是采用环形供电方式，即多台环网柜通过电缆连接成一个闭环网络。正常运行时，环网中的某一段可以断开，形成开环运行，从而限制故障影响范围，提高供电可靠性。

结构上，环网柜一般由进线柜、出线柜和母联柜等组成，内部核心元件包括负荷开关、熔断器、接地开关、电流互感器、电压互感器等。根据绝缘介质不同，可分为空气绝缘、SF6气体绝缘和固体绝缘环网柜。其中SF6环网柜因体积小、绝缘性能好而广泛应用，但需注意环保问题；固体绝缘环网柜则更环保，近年来发展迅速。

环网柜广泛应用于城市住宅小区、商业建筑、工业园区等场所的配电室中，作为中压配电的枢纽设备实现电能的分配和故障隔离。它具有结构紧凑、操作安全、维护方便等优点，尤其是“手拉手”环网供电方式，能在故障时快速隔离并恢复非故障区段供电。

二、箱式变电站

箱式变电站（简称箱变）是将高压开关设备、变压器和低压配电装置集成在一个或多个箱体内的紧凑型变电设备。它将传统变电站的三大功能模块（高压受电、变压器降压、低压配电）有机组合，具有占地小、安装快、移动方便、外形美观等特点。

箱式变电站通常分为美式箱变和欧式箱变两大类。美式箱变将变压器和高压负荷开关共箱布置，结构更紧凑，体积小，但高压侧操作不够灵活；欧式箱变则将高压室、变压器室和低压室分隔为独立隔室，操作维护更安全方便，但体积较大。

箱式变电站的核心是配电变压器，通常为干式或油浸式，容量从几十千伏安到上千千伏安不等。它适用于城市公共配电、住宅小区、工矿企业、临时用电等场所，尤其适合无法建设常规土建变电站的区域。箱变一般从高压环网柜或架空线接入电源，降压后通过低压配电装置向用户供电。

三、低压配电设备

低压配电设备是指工作在交流1000V以下或直流1500V以下的配电装置，它包括低压配电柜（屏）、配电箱、断路器、隔离开关、接触器、熔断器、母线、电缆等。低压配电设备直接面向最终用户，负责将变压器输出的400V/230V电能安全、可靠地分配给各类用电负载。

常见的低压配电设备主要有：

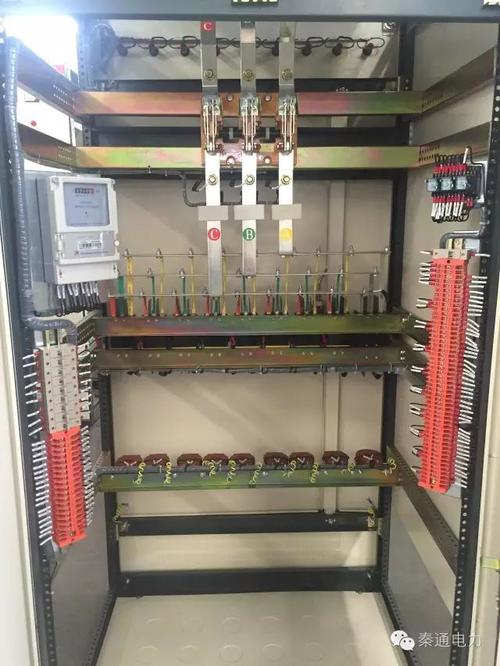

1. 低压配电柜（如GGD、GCK、GCS、MNS等型号）：用于变电站或配电室中，作为低压侧的总配电和分支配电，通常包含进线柜、母联柜、馈电柜和电容补偿柜。
2. 低压配电箱（如动力箱、照明箱、计量箱）：用于末端用电场所，将电能分配到具体的用电设备或回路，一般安装在墙壁或支架上。
3. 低压断路器：用于接通、分断电路，并在过载、短路、欠电压等故障时自动跳闸，保护线路和设备。
4. 低压熔断器：作为短路保护元件，常用于配电箱和小容量回路。
5. 低压隔离开关：用于检修时隔离电源，保证安全。

低压配电设备的设计需考虑负载计算、短路电流校验、保护配合、温升、防护等级等因素。随着智能电网的发展，智能型低压配电设备逐渐普及，具备遥测、遥控、遥信和遥调功能，可实现远程监控和能耗管理。

四、三类设备的配合关系

在实际配电网中，环网柜、箱式变电站和低压配电设备通常按以下层级配合：从上级变电站引出的中压电缆进入环网柜，环网柜将电能分配给不同的箱式变电站；箱变内置变压器将10kV降为400V，其低压侧接入低压配电柜（或直接接入低压配电箱），再通过低压配电设备将电能输送到各个用电终端。环网柜实现中压层面的电源切换和故障隔离，箱变实现电压变换，低压配电设备实现终端分配和保护。三者共同构成从高压电网到用户端的完整供电链条。

环网柜是城市中压配电网的节点设备，箱式变电站是紧凑型变电装置，低压配电设备是直接面向用户的末端分配与保护设备。理解和掌握这三类设备的基础知识，有助于电气设计、施工、运维人员更好地进行配电系统的规划与操作，确保电力供应的安全可靠。随着设备制造技术、绝缘技术、智能化水平的不断提高，这些设备正朝着更小体积、更高可靠性、更智能的方向发展。
